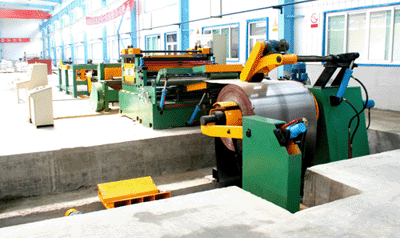

T44K 數控橫剪生產線
2011-05-23
| |
|
|
 性能與特點： |
|
 用于金屬卷板的開卷、校平、橫剪和堆垛，將卷材加工成任意長度的各種規格不同的板材。它一般主要有上料臺車、開卷機、引料結構、牽引校平機、定尺送料、剪板機、輸送裝置、堆垛裝置、液壓系統、氣動系統、電控系統組成等。適用于加工冷軋和熱軋?zhí)间?、硅鋼、馬口鐵、不銹鋼及表面涂鍍后的各類金屬材料。
本線采用PLC 對全線進行邏輯與實時控制。定長送料采用單軸數控驅動系統，可輸入工件長度、連續剪切件數及送料速度等參數，達到編程件數時全線會自動停車。送料速度可調，定尺精度高、板料平整度高、自動化程度高，操作簡單可靠。
生產線中也可配置縱剪機，將板料分切成需要的寬度定長剪切，或配置修邊機，將板料切邊。是集機、電、液一體化的高性能產品 |
|
技術參數： |
|
名稱型號 |
加工板厚
（mm） |
加工板寬
（mm） |
剪切精度
（mm） |
生產線運行
速度（m/min） |
卷 重
（ton） |
備 注 |
|
T44K-1.5×1300 |
0.3-1.5 |
500-1300 |
±0.5 |
90 |
6/15 |
*剪切精度以板長2000mm計；
*技術參數、設備裝置可按用戶需要確定 |
|
T44K-2×1300 |
0.4-2 |
500-1300 |
±0.5 |
80 |
6/15 |
|
T44K-2×1600 |
1.4-2 |
500-1600 |
±0.5 |
80 |
15 |
|
T44K-3×1600 |
0.5-3 |
500-1600 |
±0.5 |
80 |
15 |
|
T44K-6×1600 |
2-6 |
800-1600 |
±0.5 |
50 |
20 |
|
T44K-6×2000 |
2-6 |
1000-2000 |
±1 |
50 |
20 |
|
T44K-8×1600 |
3-8 |
800-1600 |
±1 |
40 |
20 |
|
T44K-8×2000 |
3-8 |
1000-2000 |
±1 |
40 |
20 |
|
T44K-12×2000 |
4-12 |
1000-2000 |
±1.5 |
30 |
30 |
|
T44K-16×2000 |
5-16 |
1000-2000 |
±2 |
15 |
30 |
|
|
