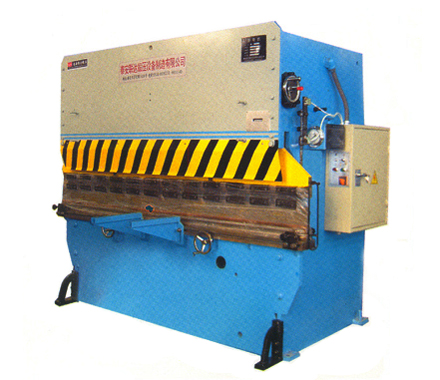

您的當前位置：WC67Y、WD67Y 系列液壓折彎機
2011-05-23
 |
|
 性能與特點： | |
 全鋼焊接結構，時效處理消除內應力，有良好的剛性與穩定性 | |
| 扭軸強迫同步，機械擋塊平衡，精度高 | |
| 集成液壓系統，上傳動式結構，速度調節范圍大，工作平穩可靠 | |
| 后擋料與滑塊行程電動調整，手動微調，數字顯示 | |
| 上模配有斜楔式撓度補償機構 | |
| WD67Y系列折彎機后擋料與滑塊行程手動調整 |
| 技術參數： | |||||||||
|
型 號 |
公稱力 (kn) |
工作臺 長度 |
喉口深度 (mm) |
滑塊行程 (mm) |
立柱間柱 (mm) |
******開啟 高度 |
主電機 功率 |
重量 (kg) |
外形尺寸 (長×寬×高)(mm) |
|
40/2000 |
400 |
2000 |
250 |
100 |
1600 |
335 |
5.5 |
3500 |
2110×1690×2100 |
|
63/2500 |
630 |
2500 |
250 |
100 |
2100 |
345 |
5.5 |
5000 |
2610×1690×2180 |
|
100/3200 |
1000 |
3200 |
320 |
150 |
2600 |
415 |
7.5 |
8000 |
3310×1770×2450 |
|
100/4000 |
1000 |
4000 |
320 |
150 |
3200 |
415 |
7.5 |
10000 |
4210×1980×2650 |
|
160/3200 |
1600 |
3200 |
320 |
200 |
2700 |
465 |
11 |
11500 |
3280×1860×2620 |
|
160/4000 |
1600 |
4000 |
320 |
200 |
3200 |
465 |
11 |
13200 |
4080×1940×2700 |
|
200/3200 |
2000 |
3200 |
320 |
200 |
3050 |
530 |
15 |
14000 |
3280×1830×3160 |
|
200/4000 |
2000 |
4000 |
320 |
200 |
3300 |
520 |
15 |
1580 |
4080×1830×3160 |
|
250/4000 |
2500 |
4000 |
350 |
240 |
3300 |
550 |
22 |
19300 |
4080×1950×3300 |
|
